蓝牙简介—物理层（PHY）
来源: | 作者:pmoee9c9f | 发布时间: 1650天前 | 9808 次浏览 | 分享到:
蓝牙工作于2400~2483.5MHz 免费的ISM频段，蓝牙采用跳频扩谱技术主动的避免工作频段受干扰。
1、工作频率

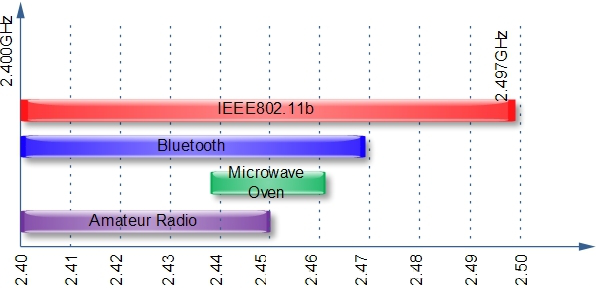

蓝牙工作于2400~2483.5MHz 免费的ISM频段，蓝牙采用跳频扩谱技术主动的避免工作频段受干扰。

蓝牙工作于2400~2483.5MHz 免费的ISM频段，蓝牙采用跳频扩谱技术主动的避免工作频段受干扰。

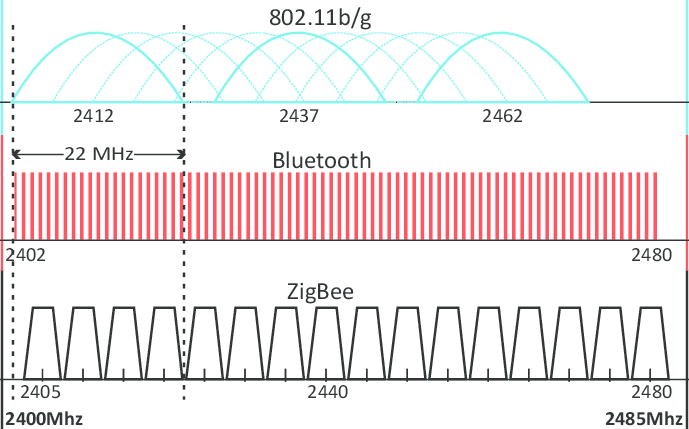

2、信道划分
传统蓝牙BR/EDR具有79个物理信道，信道索引为0~79，信道间隔1MHz，起始于2402MHz，各频点：F=(2402+k)MHz,k=0、1…78。

低功耗蓝牙BLE具有40个信道，信道索引0-39，信道间隔2MHz，起始于2402MHz。其中37，38，39为专用的广播信道，并且BT5.0之后除专用广播信道（也可称为主要广播信道）外，其他所有数据信道也可用于广播，称为第二广播信道。

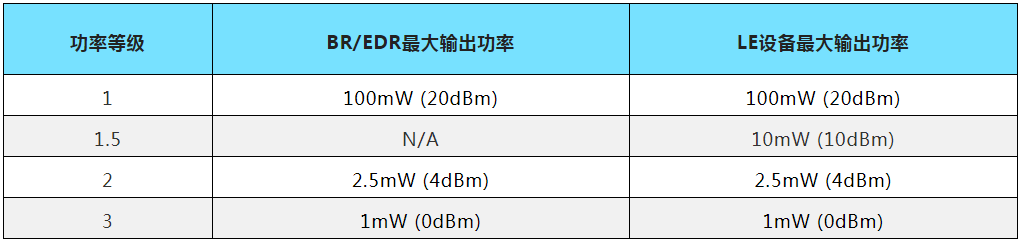

3、蓝牙发射功率分级

4、调节方式
传统蓝牙基础数据速率（BR）采用GFSK调制方式，调制指数0.28~0.35之间，速率1Mbps。另外还具有增强数据速率（EDR），采用了π/4-DQPSK和8DPSK调制方式，速率分别可达2Mbps和3Mbps。
低功耗蓝牙4.0及之后版本中，同样采用了GFSK调制，但调制指数提升到0.45~0.55，提高了频谱效率，相比传统蓝牙提高了抗干扰能力和有效连接距离。速率同样为1Mbps。BLE5.0极其后续版本，新增物理层速率2Mbps，并支持多种通信速率 125kbps/500kbps/1Mbps/2Mbps。
